Penggambaran DFD
Tidak ada aturan baku untuk menggambarkan DFD. Tapi dari berbagai referensi yang ada, secara garis besar langkah untuk membuat DFD adalah :
1. Identifikasi terlebih dahulu semua entitas luar yang terlibat di sistem.
2. Identifikasi semua input dan output yang terlibat dengan entitas luar.
3. Buat Diagram Konteks (diagram context)
Diagram ini adalah diagram level tertinggi dari DFD yang menggambarkan hubungan sistem dengan lingkungan luarnya. Caranya :
- Tentukan nama sistemnya.
- Tentukan batasan sistemnya.
- Tentukan terminator apa saja yang ada dalam sistem.
- Tentukan apa yang diterima/diberikan terminator dari/ke sistem.
- Gambarkan diagram konteks.

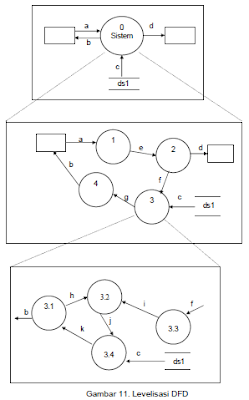

4. Buat Diagram Level Zero
Diagram ini adalah dekomposisi dari diagram konteks. Caranya :
- Tentukan proses utama yang ada pada sistem.
- Tentukan apa yang diberikan/diterima masing-masing proses ke/dari sistem sambil memperhatikan konsep keseimbangan (alur data yang keluar/masuk dari suatu level harus sama dengan alur data yang masuk/keluar pada level berikutnya).
- Apabila diperlukan, munculkan data store (master) sebagai sumber maupun tujuan alur data.
- Gambarkan diagram level zero.
- - Hindari perpotongan arus data
- - Beri nomor pada proses utama (nomor tidak menunjukkan urutan proses).
5. Buat Diagram Level Satu
Diagram ini merupakan dekomposisi dari diagram level zero. Caranya :
- Tentukan proses yang lebih kecil (sub-proses) dari proses utama yang ada di level zero.
- Tentukan apa yang diberikan/diterima masing-masing subproses ke/dari sistem dan perhatikan konsep keseimbangan.
- Apabila diperlukan, munculkan data store (transaksi) sebagai sumber maupun tujuan alur data.
- Gambarkan DFD level Satu
- - Hindari perpotongan arus data.
- - Beri nomor pada masing-masing sub-proses yang menunjukkan dekomposisi dari proses sebelumnya. Contoh : 1.1, 1.2, 2.1
6. DFD Level Dua, Tiga, ...
Diagram ini merupakan dekomposisi dari level sebelumnya. Proses dekomposisi dilakukan sampai dengan proses siap dituangkan ke dalam program. Aturan yang digunakan sama dengan level satu.
